E型球形补偿接头

以技术为生命，以质量求生存！亲爱的【E型球形补偿接头】客户您好，感谢您浏览巩义市瑞轩管道设备厂官方企业网站！多年来，瑞轩管道坚持以研发为生存之本，不断地提升新技术在【E型球形补偿接头】产品中的应用！如果您想了解更多的【E型球形补偿接头】产品新技术在实际中的应用情况，请致电瑞轩管道【E型球形补偿接头】技术咨询电话：【15093193538】，了解更多一手资料！

一、性能特点球形补偿接头主要适用于地面沉降大、震动大、地形复杂的管道连接。安装在管道上后，球体可以以回转中心在θ角范围内自由转动，来补偿管道因地基沉降、热胀冷缩引起的挠曲。具有补偿量大，占据空间小，流体阻力小，安装方便，综合成本低等优点

二、零部件材质

序号	名称	数量	材料
1	球壳	1	QT400－15
2	压盖	1	QT400－15
3	螺柱	-	不锈钢
4	螺母	-	不锈钢
5	球体	1	QT400－15
6	密封圈	1	NBR、NR、FPM

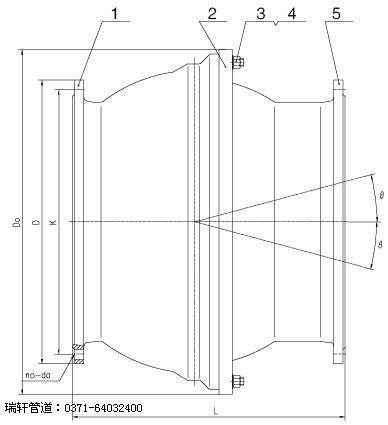

三、球形补偿接头的基本尺寸

公称尺寸 DN	Do	L	θ	法兰连接尺寸
				0.6MPa			1.0MPa			1.6MPa
				D	K	no-do	D	K	no-do	D	K	no-do
100	282	290	15	210	170	4-φ19	220	180	8-φ19	220	180	8-φ19
150	346	320		265	225	8-φ19	285	240	8-φ23	285	240	8-φ23
200	410	382		320	280	8-φ19	340	295	8-φ23	340	295	12-φ23
250	464	410		375	335	12-φ19	395	350	12-φ23	405	355	12-φ27
300	535	430		440	395	12-φ23	445	400	12-φ23	460	410	12-φ27
350	607	470		490	445	12-φ23	505	460	16-φ23	520	470	16-φ27
400	668	550		540	495	16-φ23	565	515	16-φ27	580	525	16-φ30
450	728	600		595	550	16-φ23	615	565	20-φ27	640	585	20-φ30
500	798	689		645	600	20-φ23	670	620	20-φ27	715	650	20-φ34
600	918	725		755	705	20-φ27	780	725	20-φ30	840	770	20-φ37
700	1056	800		860	810	24-φ27	895	840	24-φ30	910	840	24-φ37
800	1160	893		975	920	24-φ27	1015	950	24-φ34	1025	950	24-φ40
900	1310	920		1075	1020	24-φ30	1115	1050	28-φ34	1125	1050	28-φ40
1000	1443	975		1175	1120	28-φ30	1230	1160	28-φ37	1255	1170	28-φ43
1200	1693	1125	13	1405	1340	32-φ34	1455	1380	32-φ40	1485	1390	32-φ48
1400	1942	1290		1630	1560	36-φ37	1675	1590	36-φ43
1600	2164	1385		1830	1760	40-φ37	1915	1820	40-φ48
1800	2400	1580	12	2045	1970	44-φ40	2115	2020	44-φ48
2000	2730	1870		2265	2180	48-φ43	2325	2230	48-φ48
2200	2910	1950		2475	2390	52-φ43	2550	2440	52-φ56
2400	3135	2080		2685	2600	56-φ42	2760	2650	56-φ56
