        CF型单法兰松套传力补偿接头

            以技术为生命,以质量求生存!亲爱的【CF型单法兰松套传力补偿接头】客户您好,感谢您浏览巩义市瑞轩管道设备厂官方企业网站!多年来,瑞轩管道坚持以研发为生存之本,不断地提升新技术在【CF型单法兰松套传力补偿接头】产品中的应用! 如果您想了解更多的【CF型单法兰松套传力补偿接头】产品新技术在实际中的应用情况,请致电瑞轩管道【CF型单法兰松套传力补偿接头】技术咨询电话:【15093193538】,了解更多一手资料!

        VSSJAFG/CF型单法兰松套传力补偿接头产品适用于输送海水、淡水、冷热水、饮用水、生活污水、原油、燃油、润滑油、成品油、空气、煤气、温度不高于250度的蒸汽和颗粒粉状等介质。

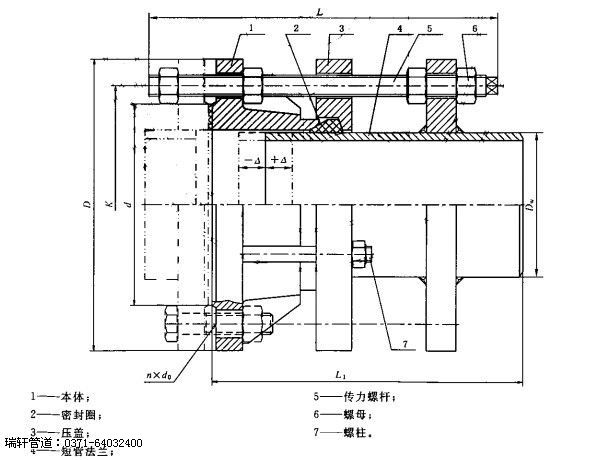

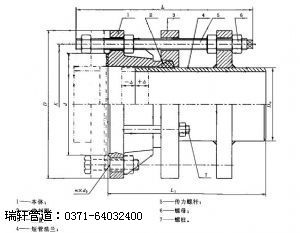

        单法兰松套传力补偿接头,型号VSSJAFG(1999标准)或CF(2007标准)型,由法兰式松套伸缩接头和短管法兰、传力螺杆等构件组成。它能传递被连接件的压力推力(盲板力)和补偿管路安装误差,不能吸收轴向位移,主要用于与泵、阀门等附件的松套连接。

        VSSJAFG/CF型单法兰松套传力补偿接头优点:安装简单方便、方便阀门安装。

        VSSJAFG/CF型单法兰松套传力补偿接头特点:一边法兰、一边焊接方式。

        PNO.6MPa的CF型单法兰松套传力补偿接头的基本尺寸单位为毫米

        公称通径
        DN
        管子外径
        Dw
        法兰连接尺寸 总长
        L
        安装尺寸
        L1
        伸缩量 重量/kg
        法兰外径D 螺栓孔中心
        圆直径D1
        螺栓孔
        max min
        n/个 do
        65 76 160 130 4 14 450 420 380 40 13.3
        80 89 190 150 18 460 15.5
        100 114 210 170 22.3
        125 140 240 200 8 28.5
        150 168 265 225 35.4
        200 219 320 280 44.3
        250 273 375 335 12 61.1
        300 325 440 395 22 485 445 395 50 75.5
        350 377 490 445 95.5
        400 426 540 495 16 109.7
        450 480 595 550 124.8
        500 530 645 600 20 146.3
        600 630 755 705 26 500 465 415 197.4
        700 720 860 810 24 240.5
        800 820 975 920 30 680 630 570 60 402.8
        900 920 1075 1020 441.4
        1000 1020 1175 1120 28 506.9
        1200 1220 1405 1340 32 33 720 650 590 713.4
        1400 1420 1630 1560 36 36 976.3
        1600 1620 1830 1760 40 730 660 600 1342.5
        1800 1820 2045 1970 44 39 1495.3
        2000 2020 2265 2180 48 42 780 680 620 1900.9
        2200 2220 2475 2390 52 2316.1
        2400 2420 2685 2600 56 2597.3
        2600 2620 2905 281O 60 48 915 790 710 80 2984.9
        2800 2820 3115 3020 64 3338.4
        3000 3020 3315 3220 68 3821.4
        3200 3220 3525 3430 72 4357.2

        PN1.0MPa的CF型单法兰松套传力补偿接头的基本尺寸

        公称
        通经
        DN
        管子
        外径
        Dw
        法兰连接尺寸 总长
        L
        安装尺寸L1 伸缩量 重量/kg
        法兰外径
        D
        螺栓孔
        中心圆
        直径D1
        螺栓孔
        n/个 do mm max
        65 76 185 145 4 18 460 420 380 40 14.8
        80 89 200 160 8 17.2
        1OO 114 220 180 24.8
        125 140 250 210 31.7
        150 168 285 240 22 39.3
        200 219 340 295 49.2
        250 273 395 350 12 67.9
        300 325 445 400 485 445 395 50 83.9
        350 377 505 460 16 106.1
        400 426 565 515 26 495 121.9
        450 480 615 565 20 138.7
        500 530 670 620 162.6
        600 630 780 725 30 51O 465 415 219.3
        700 720 895 840 24 267.2
        800 820 1015 950 33 690 630 570 60 447.6
        900 920 1115 1050 28 490.4
        1000 1020 1230 1160 36 563.3
        1200 1220 1455 1380 32 39 740 650 590 792.7
        1400 1420 1675 1590 36 42 1027.7
        1600 1620 1915 1820 40 48 760 660 600 1414.2
        1800 1820 2115 2020 44 1574.8
        2000 2020 2325 2230 48 790 680 620 2001.8
        2200 2220 2550 2440 52 56 800 2437.9
        2400 2420 2760 2650 56 2734.6
        2600 2620 2960 2850 60 940 790 710 80 3142.4
        2800 2820 3180 3070 64 3514.7
        3000 3020 3405 3290 68 60 40227.8
