        D型大扰度松套补偿接头
        大挠度松套补偿接头是在吸收国外先进技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴力设计,结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量,适用于工况恶劣、地形复杂场合的的管道连接。 二、大扰度松套补偿接头的基本尺寸序号名称数量材料1短管法兰2q235、20、不锈钢2固定螺柱-q2353固定螺母-4压盖2q23…

            以技术为生命,以质量求生存!亲爱的【D型大扰度松套补偿接头】客户您好,感谢您浏览巩义市瑞轩管道设备厂官方企业网站!多年来,瑞轩管道坚持以研发为生存之本,不断地提升新技术在【D型大扰度松套补偿接头】产品中的应用! 如果您想了解更多的【D型大扰度松套补偿接头】产品新技术在实际中的应用情况,请致电瑞轩管道【D型大扰度松套补偿接头】技术咨询电话:【15093193538】,了解更多一手资料!

        大挠度松套补偿接头是在吸收国外先进技术并结合我国实情基础上研究开发的一种新型管道连接器。其主要结构有短管法兰、压盖、滑动管和密封装置等组成。它采用独特的抗轴力设计,结构简单、密封性能可靠、抗拉脱力强。具有较大的可挠量和伸缩量,适用于工况恶劣、地形复杂场合的的管道连接。

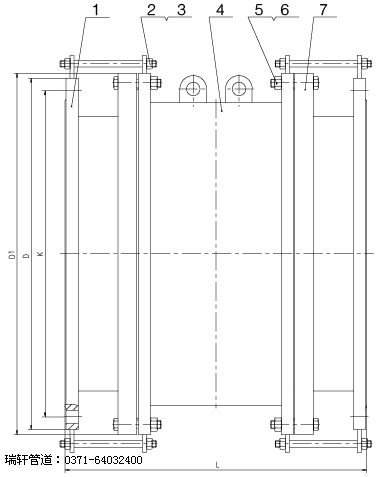

          二、大扰度松套补偿接头的基本尺寸

        序号 名称 数量 材料
        1 短管法兰 2 Q235、20、不锈钢
        2 固定螺柱 - Q235
        3 固定螺母 -
        4 压盖 2 Q235、20、不锈钢
        5 滑动管 1 Q235、20、不锈钢
        6 螺栓 1 Q235、35、不锈钢
        7 螺母 -
          限位块 2 Q235、20
          挡圈 2
          密封圈 2 NBR、FPM、NR

          三、AY型压盖松套补偿接头主要尺寸

        公称
        尺寸
        DN
        可挠量
        (°)
        伸缩量
        mm
        L D1 法 兰 连 接 尺 寸
        0.6MPa 1.0MPa 1.6MPa
        D K no-do D K no-do D K no-do
        100 7 ±60 520 305 210 170 4-φ18 220 180 8-φ18 220 180 8-φ19
        200 560 415 320 280 8-φ18 340 295 8-φ23 340 295 12-φ23
        300 605 530 440 395 12-φ23 445 400 12-φ23 460 410 12-φ27
        400 660 645 540 495 16-φ23 565 515 16-φ27 580 525 16-φ30
        500 670 750 645 600 20-φ23 670 620 20-φ27 715 650 20-φ33
        600 720 870 755 705 20-φ27 780 725 20-φ30 840 770 20-φ36
        700 6.5 ±65 750 960 860 810 24-φ27 895 840 24-φ30 910 840 24-φ36
        800 810 1085 975 920 24-φ30 1015 950 24-φ33 1025 950 24-φ39
        900 855 1185 1075 1020 24-φ30 1115 1050 28-φ33 1125 1050 28-φ39
        1000 950 1305 1175 1120 28-φ30 1230 1160 28-φ36 1255 1170 28-φ42
        1200 1000 1505 1405 1340 32-φ33 1455 1380 32-φ39 1485 1390 32-φ48
        1400 1050 1715 1630 1560 36-φ36 1675 1590 36-φ42 1685 1590 36-φ48
        1600 1140 1930 1830 1760 40-φ36 1915 1820 40-φ48 1930 1820 40-φ56
        1800 6 ±75 1200 2150 2045 1970 44-φ40 2115 2020 44-φ48 2130 2020 44-φ56
        2000 1250 2370 2265 2180 48-φ42 2325 2230 48-φ48 2345 2230 48-φ62
        2200 1300 2570 2475 2390 52-φ42 2550 2440 52-φ56 - - -
        2400 1420 2820 2685 2600 56-φ42 2760 2650 56-φ56 - - -
        2600 1450 3020 2905 2810 60-φ48 2960 2850 60-φ56 - - -
        2800 1500 3230 3115 3020 64-φ48 3180 3070 64-φ56 - - -
        3000 1600 3440 3315 3220 68-φ48 3405 3290 68-φ62 - - -
        3200 1780 3685 3525 3430 72-φ48 - - - - - -
